低温/高温環境対応(産業用)PoE+ スイッチ

Extended Temp' Industrial Power-over-Ethernet-Plus Switch #

SISPM1040-3166-L / SISPM1040-3248-L

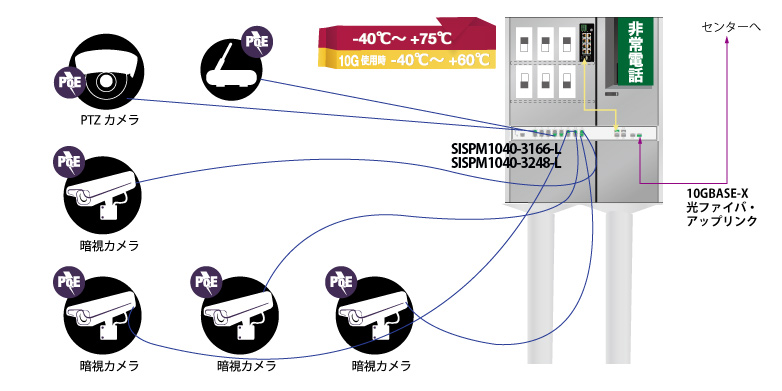

19インチ・ラックマウント対応かつ、マイナス40℃~プラス60℃で動作する産業用10/100/1000 PoEプラスおよび1G/10G SFP+アップリンク・ポート搭載16~30ポートスイッチ

#

メーカー
ラントロニクス社
製品名称/型番
SISPM1040-3166-L
寸法/重量
幅44.2cm×奥行30cm×高さ4.4cm・5kg
電 源
DC52~57V(PoE+使用時)入力必要

ポート数

コンソール10/100/1000Base-TPoE+SFPSFP+
1161642

#

メーカー
ラントロニクス社
製品名称/型番
SISPM1040-3248-L
寸法/重量
幅44.2cm×奥行30cm×高さ4.4cm・5kg
電 源
DC52~57V(PoE+使用時)入力必要

ポート数

コンソール10/100/1000Base-TPoE+SFPSFP+
1242444
製品説明
製品構成

#

このスイッチは、次世代の19インチ・ラックマウント対応のギガビット・スイッチで電源入力の条件によってPoE+機能を持たせることができ、また10GBASE-Xまたは100/1000SFPのアップリンクポートを備えております。 RJ-45ポートの構成は24ポートまたは16ポートの2モデルがあります。
PoEプラスの機能を利用するには、DC52V~57Vの電源を直接入力する必要があります。AC入力のポートからはAC100~250Vの電源を入力できますが、AC入力で電源を投入する場合は、PoE機能は使用できなくなります。
別売の産業用電源25160などを用意することで、AC100V~250V入力の電源を利用しながら、本体にDC52~55VのDC電源を(最大480W)入力することが出来ます。PoEプラスを利用した場合の最大の許容電力は370W迄、1ポートあたりの最大電力は30W迄になります。
動作温度は使用するSFPモジュールの動作温度制限を受けることになりますので、-40℃~+75℃環境で使用される場合は、10Gアップリンク・ポートとして利用することが出来ません。10GBASE-Xで利する場合のみ、-40℃~+60℃の環境で動作させることが出来ます。逆に10GのSFP+モジュールを使用しない場合は、最大動作温度の範囲で使用することが可能です。

機能説明
CSMA/CD ストア・アンド・フォワード方式

イーサネットのプロトコルはIEEE802.3 CSMA/CDに基づき、10BASE-Tおよび100BASE-TXにて送信時に受信信号を検知するとコリジョン信号を発信して通信を一定時間停止する。フル・デュプレックスでリンクしている時、この制約は受けない。

オートネゴおよびオートクロス

このスイッチはオートネゴシエーションがデフォルトで利用できます。リンク先のポートでもオートネゴを有効にしてから接続してください。なお、1000BASE-Tはフル・デュプレックスのみ利用可能で、管理ポート設定にて100/1000は固定(オートネゴOFF)にすることができます。また、10/100/1000Base-TのRJ-45ポートはオートクロス(自動MDI/MDI-X)機能が有効なため、どのようなデバイスでもMDIやMDI-Xを意識することなく、ストレートまたはクロスオーバケーブルでリンクを確立することが出来ます。

省電力型イーサネット対応

IEEE802.3azで標準化された省電力型イーサネットに対応しておりますので、同機能を搭載したデバイスとのリンク時、一定時間通信が行われないケースでは消費電力を抑制することが出来ます。但し、抑制された状態からアイドルに戻るには一定の時間が必要な場合があります。

DHCP搭載

DHCPリレー、DHCPサーバ、DHCPスヌーピング対応しており、パワー・オーバ・イーサネット機能の利用に関係無く、各DHCP機能を使用することが出来ます。

スタティックルート対応

IPv4スタティック・ルーティングおよびIPv6スタティックルーティングに対応しており、ネットワーク・レイヤー3スイッチとして利用することが出来ます。

ループ保護およびリング対応

ITU-T G.8031/8032 Ethernetリング・プロテクションをサポートしています。ループ検知とループ保護に対応しており、Rapid Ring機能により最大250のノードを接続した状態で、障害発生時20ミリ秒以内にネットワークが復旧します。に

PoEの優位性の高い機能を搭載

PoE自動リセット機能搭載により、PoEで電力を供給しているデバイスの死活を監視して、応答の無いPoEデバイスの電源再投入を自動で行うことで、PoE受電デバイスのフリーズを未然に防止することができます。また、24H365に対応可能なスケジューリング機能も充実しており、各ポートの電力制限も管理画面より寛太jンに行うことができます

デバイス管理システム(DMS)搭載

接続されたネットワーク・デバイスとトポロジーの自動認識によって、例えば建物のレイアウト図を背景にして、スイッチに接続したすべてのデバイスのアイコンを選択することで、グラフィカルなネットワーク構成図やフロアマップを作成できます。

PoE機能を一切使用しない構成の電源

DC12V電源で利用することも出来ます。この場合の推奨電源型番は25083です。DC12V電源入力時の消費電力は、SISPM1040-3248-Lの時、全ポート・リンク時で最大76.93Wです。

主な仕様
仕様項目 内容
標準 IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.3ae, IEEE 802.3x, IEEE 802.3ad, IEEE 802.1D, IEEE802.1w, IEEE 802.1s, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1ad, IEEE 802.1AB, IEEE 802.3af, IEEE 802.3at, IEEE 802.3az, IEEE 802.3ah, IEEE 802.3ag
スイッチング容量 SISPM1040-3166-L:80Gbps
SISPM1040-3248-L:136Gbps
必要な電源 AC100~250V入力内蔵電源使用時PoE使用不能(AC入力1系統)
DC52~57V入力時のみPoE/PoE+使用可能(2系統のターミナル・ブロックあり)
動作環境
  • 動作温度:-40℃~+75℃(100M/1G SFP 利用時のみ)
  • 動作温度:-40℃~+60℃(10G SFP+ 利用時のみ)
  • 動作湿度:10%~90%結露無
  • 動作高度:0~3,000m
AC電源入力時の
-3248-L消費電力
  • 14W(未リンク時)
  • 35W(PoE未使用時、24ポートおよび4×SFPおよび4×10GSFP+リンク時)
DC54V入力時の
-3248-L消費電力
  • 23.22W(未リンク時)
  • 434.7W(PoE未使用時、24ポートおよび4×SFPおよび4×10GSFP+リンク時)
  • 最大805W (PoE電力供給フルロード時)
通信速度 ツイストペア線: 10/100/1000Mbps、光ファイバ: 100/1000/10G(正確なレートは125M/1250M/10.3Gbps)
IP等級 IP30
本体重量 約5kg
安全規格 FCCクラスA、CEマーク、NEMA-TS2、IEC61850-3、IEEE1613、UL、クラス1ディビジョン2(C1D2)
EMI規格 CISPR22/EN55022、EN60950 クラスA、FCC クラスA、CE規格、CE EN61000-4-2、CE EN61000-4-3、
CE EN-61000-4-4、CE EN61000-4-5、CE EN61000-4-6、CE EN61000-4-8、CE EN61000-4-11、
CE EN61000-4-12、CE EN61000-6-2、CE EN61000-6-4
保証期間 5年
LED表示機能
  • PWR 1 (電源): 点灯 = プライマリ電源接続時
  • PWR 2 (電源): 点灯 = バックアップ電源接続時
  • Fault(障害)時: 点灯 = PWR1またはPWR2の障害時
  • 1000M (ポート 1): 点灯=10 Mbpsリンク時
  • LNK/ACT (ポート1~2): 点灯 = リンク時、点滅 = データ送信時
DIPスイッチ
  • DIP-SW#1:電源アラーム有効/無効の切替
  • DIP-SW#2:リンク・パススルー機能有効/無効の切替
PoE電力バジェット
  • SISPM1040-3166-L:15.4W/1ポートで使用時は最大24ポートPoE利用可能。
  • SISPM1040-3248-L:15.4W/1ポートで使用時は最大24ポートPoE利用可能。
オーダー情報/本体製品型番リスト
製品型番 製品概要
SISPM1040-3166-L (16)10/100/1000BASE-T(RJ-45) [100m], (4)100/1000 SFP(空き), (2)1G/10G SFP+(空き)
SISPM1040-3248-L (24)10/100/1000BASE-T(RJ-45) [100m], (4)100/1000 SFP(空き), (4)1G/10G SFP+(空き)
オプションSFP/SFP+モジュール
製品型番 製品概要
TN-SFP-LX1T 1000BASE-LX DMI機能付 1310nm (2芯シングルモードLC)[10km] 動作温度拡張モデル
TN-GLC-SX-MM-RGD 1000BASE-SX DMI機能付 850nm (2芯マルチモードLC) [550m] 動作温度拡張モデル
TN-GLC-SX-MM-2K-RGD 1000BASE-LX DMI機能付 1300nm (2芯マルチモードLC) [2km] 動作温度拡張モデル
TN-GLC-LHX-SM-RGD 1000BASE-LX DMI機能付 1310nm (2芯シングルモードLC) [40km] 動作温度拡張モデル
TN-SFP-LXB11T 1000BASE-SX 1310nm TX/1550nm RX (1芯シングルモードLC)[10km] 動作温度拡張モデル
TN-SFP-LXB12T 1000BASE-SX 1550nm TX/1310nm RX (1芯シングルモードLC)[10km] 動作温度拡張モデル
TN-10GSFP-SRT 10GBASE-SX DMI機能付 850nm (2芯マルチモードLC) [550m] 動作温度拡張モデル
TN-10GSFP-LR1T 10GBSSE-LX DMI機能付 1310nm (2芯シングルモードLC) [10km] 動作温度拡張モデル
TN-SFP-OC3ST 100BASE-FX 1310nm (2芯シングルモードLC) [20km] 動作温度拡張モデル
TN-GLC-FE-100EX-RGD 100BASE-FX 1310nm (2芯シングルモードLC) [40km] 動作温度拡張モデル
