光ファイバ関連検査器・測定器

Viavi Solutions #

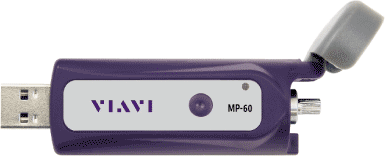

MP-60 / MP-80

OLP-82Pは光パワーメータ機能とPCMを搭載したカラータッチパネル搭載ディスプレイでネックストラップ付キャリングケースでハンズフリー操作可能

#

メーカー
Viaviソリューションズ
製品名称/型番
MP-60 / MP-80
寸法/重量
幅86mm×奥行25mm×高さ19mm・14g
電　源
USBバスパワー(DC5V)で動作
製品説明

#

SmartClassFiber製品と連携するUSB光パワーメータ
  • ➡USBバスパワーで動作するので電池不要
  • ➡シンプルでかつ簡単な操作：本体のボタン押下で絶対値(dBm)測定結果を保存でき、長く押し続けることで基準値設定となり、相対値測定モード(dB)に変更可能
  • ➡Windows7/8.1/10対応 FiberchekPROソフトウェア付属、FiberChekMobile（iOS/Android）も利用可能
  • ➡FBP-HD4i, HD4iPなどSD4iシリーズのUSBポートでも利用可能、FVDi/FVAiシリーズ卓上型マイクロスコープでも利用可能
  • ➡標準ユニバーサル2.5mmパッチコード（SC/ST/FC）対応、オプションFITP-UPP12を付替により、1.25mmパッチコードも対応可能（LC/MU)
  • ➡3年毎の校正期間、日本国内での校正証明発行オプションあり
  • ➡Auto-λ™機能搭載により、同社の自動波長検出による自動波長測定も可能

電池不要で超小型、USBデバイス接続で任意波長（780nm～1625nm）設定で絶対値測定および相対値測定が可能！標準2.5mmユニバーサル（ST/FC/SC対応）

このMPシリーズ光パワーメータは、USB2.0ポートを持つデデスクトップPCやノートPC、タブレットPCに接続することで、光ファイバのパッチコードから受光した光パワーを測定することが出来ます。このユニークなデバイスは、光パワー測定のデジタル処理を可能にして、業界をリードするViaviソリューションズ社のFiberChek Proソフトウェアと統合することができます。掌に収まるサイズ、機能性、使いやすさは光パワー・レベルを測定するために非常に有用で実用的なツールになります。 シンプルで直感的なソフトウェア・インターフェースは、光ファイバ端面検査と光パワー測定手順の両方に対応して、構成されたデジタル・ソリューションを提供します。

また、この製品はSmartClassFiberツールに接続して使用することができる特長を持っています。

#

PCに接続しての利用にとどまらず、Viaviソリューションズ社の光ファイバ検査ツールと連携可能

1. USB2.0ポートのあるWindows PCに接続して使用できます。Windows 7以降（64bit含み、Windows10まで）対応しています。

#

MP-60による絶対値および相対値測定結果のデータ例 CSV形式 (zip：500バイト)

2. FBP-P5000i 光ファイバ端面検査マイクロスコープと同時にWindows PCにUSB接続して、端面検査をしながら、損失測定をしたり、光送信パワーの絶対値測定結果を、端面検査レポートに挿入することができます。

#

絶対値測定結果を挿入した端面検査レポート   相対値測定結果を挿入した端面検査レポート

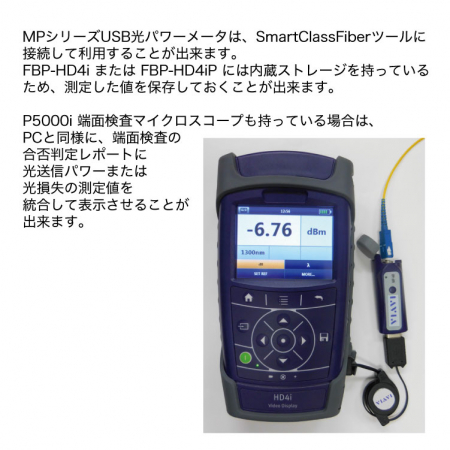

3. Viaviソリューションズ社のSmartClass Fiber（SCF）デバイス・ディスプレイと接続して光ぱわーおよびケーブル損失を測定することが出来ます。

#

対応しているSCFデバイス
  • FBP-SD4i / FBP-SD4iP (FBP-HD4i / FBP-HD4iP)
  • OLP-82P / OLP-82P
  • OLP-87 / OLP-87P
  • OLP-85 シリーズ

4. Viaviソリューションズ社の卓上型ベンチトップ・マイクロスコープFVDiシリーズまたはオートフォーカス機能搭載のFVAiシリーズでの利用も可能。

#

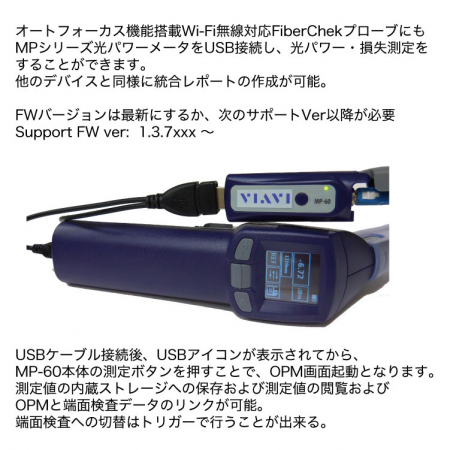

5. オートフォーカス機能を搭載したWi-Fi対応のFiberChekプローブとUSB接続でMPシリーズ光パワーメータが使用できます。

#

MPシリーズ：USB光パワーメータ仕様一覧
MP-60 MP-80
外形寸法 8.6cm×2.5cm×1.9cm
製品重量 14g
USB規格 USB2.0
対応パッチコード
  • ユニバーサル2.5mm（SC/FC/ST）
  • オプション使用時1.25mm（LC/MU）
  • シングルモードまたはマルチモード両対応
測定単位 dB, mW, dBm, nW
検出センサ ゲルマニウム(Ge)
表示範囲 -65～+10dBm -50～+26dBm
入力可能レベル +13dBm +27dBm
本質的な不確実性 ±0.20dB(±5%)
リニアリティ (-50～+5dBm)±0.06dB (-32～+20dBm)±0.06dB
標準波長設定 850, 980, 1300, 1310, 1490, 1550, 1625nm
校正波長 850,1300,1310,1490,1550nm 980,1310,1480,1550nm
波長範囲 780～1650nm (1nm単位で波長設定可能)
波長周波数 270Hz,330Hz,1kHz,2kHz
測定レベル 1300,1310,1490,1550,1625nm＝-50～+10dB,850,980nm＝-45～+10dB 1300,1310,1490,1550,1625nm＝-35～+23dB,850,980nm＝-30～+23dB
保証期間 1年間
MPシリーズ：オーダー情報
製品型番 構成内容
MP-60A 最大+10dB MP-60 USB光パワーメータ、Windowsソフトウェア含、ユニバーサル2.5mm、オプション1.25mm対応、75cmUSBエクステンダー付、キャリングポーチ付属
MP-80A 最大+23dB MP-80 USB光パワーメータ・ハイパワー、Windowsソフトウェア含、ユニバーサル2.5mm、オプション1.25mm対応、75cmUSBエクステンダー付、キャリングポーチ付属
