光ファイバ端面検査器とクリーニング・システム
Fiber / Cleaning / System
USBマイクロスコープとディスプレイ

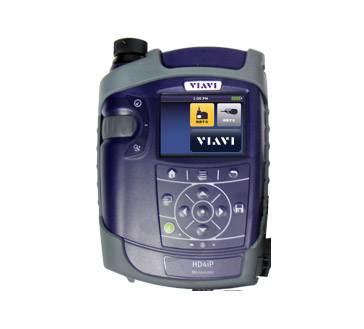

SmartClassFiberツールの単体モデルは、FBP-P5000iを接続することでハンズフリーのネックストラップFITP-UC4で理想的なフィールドワーク向け端面検査ディスプレイとして利用可能。オプションのMP-60接続により、光パワーメーターも同時に使用可能です。
メーカー
代表型番
FBP-HD4iP・PN 22063001
寸法/重量
幅15.2×奥行6.4×高さ21cm・630g
電 源
単3ｘ8本/Li-IONバッテリ/AC電源アダプタ

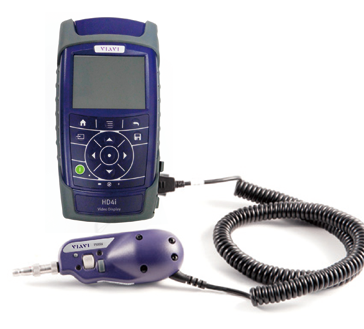

SmartClass Fiber シリーズFBP-SD4iはP5000iとHD4iのセット品でのため、追加オプションなしに1.25mm/2.5mmパッチコードとLC/SCバルクヘッドの端面検査をすることができます。
メーカー
代表型番
FBP-SD4i・BN 22062998
寸法/重量
幅11.2×奥行6.4×高さ20.8cm・600g
電 源
単3ｘ8本/Li-IONバッテリ/AC電源アダプタ

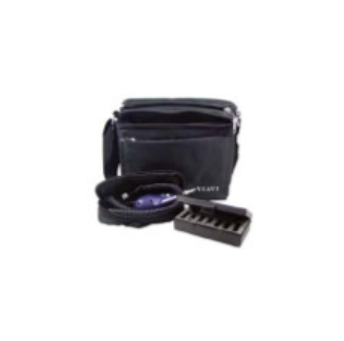

FBP-SD101PSi ：光ファイバ端面検査の業界をリードする「P5000i」USB自動良否判定デジタル・マイクロスコープ製品キットには汎用光コネクタ用の検査TipおよびFiberChekPROソフトウェアDVD-Rと100ページを越える日本語詳細マニュアルを付属
メーカー
代表型番
製品キット・FBP-SD101PSi
寸法/重量
箱31×26×16.5cm・1.3kg
電 源
USBポート給電

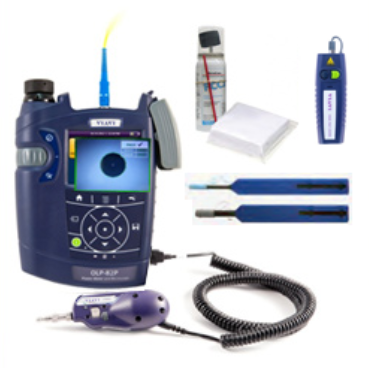

SmartClassFiberシリーズのFIT-82P01-PROキット型番は、パッチコード専用マイクロスコープ搭載ディスプレイ機能とOLP-82光パワーメーターを統合されたOLP-82PとP5000iのセット品で、かつPRO向けの製品として、光ファイバの破断を目視で見つけるのに有効なFFL-50や乾式だけでなく湿式も可能なワンクリック・クリーナー（2.5mm/1.25mmの両方がセット化されています）
メーカー
代表型番
製品キット・FIT-82P01-PRO
寸法/重量
本体幅11.2×奥行6.4×高さ20.8cm
電 源
単3ｘ8本/AC電源アダプタ/FITP-RBP4バッテリ付

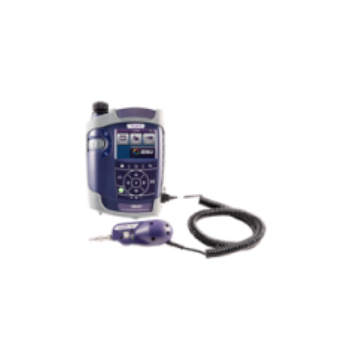

SmartClassFiberシリーズのFBP-SD4iPは、パッチコード専用マイクロスコープ搭載ディスプレイHD4iPとP5000iのセットです。
メーカー
代表型番
製品キット・FBP-SD4iP
寸法/重量
本体幅11.2×奥行6.4×高さ20.8cm
電 源
単3ｘ8本/AC電源アダプタ

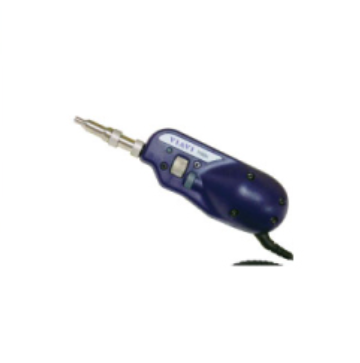

USB接続デジタル自動分析機能付光ファイバ端面マイクロスコープFBP-P5000i
メーカー
代表型番
FBP-P5000i
寸法/重量
握り部分 約44mm球状、全長140mm
電 源
USB給電（USB2.0のみ)
卓上型デジタル・マイクロスコープ

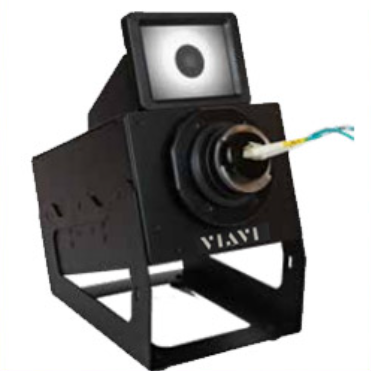

FVAi-2030/2400/2400-L：卓上型パッチコード専用端面検査マイクロスコープ：オートフォーカス・ビルトインLCDタッチパネル・ディスプレイとUSB入出力でP5000i/MPシリーズも接続可能
メーカー
代表型番
FVAiシリーズ・FVAi-2400 (4モデル)
寸法/重量
幅135×高さ176×奥行214mm・3.25kg
電 源
AC電源アダプタ FBPP-PS4

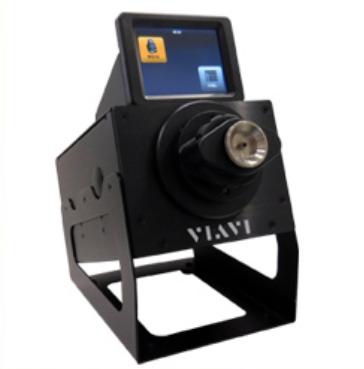

FVDi-2400/2400-L：卓上型パッチコード専用端面検査マイクロスコープ：フォーカス調整手動式・ビルトインLCDタッチパネル・ディスプレイとUSB入出力でP5000i/MPシリーズも接続可能
メーカー
代表型番
FVDi シリーズ・FVDi-2400 (3モデル)
寸法/重量
幅135×高さ176×奥行232mm・3kg
電 源
AC電源アダプタ FBPP-PS4
FiberChekPRO または 取扱製品関連のソフトウェア

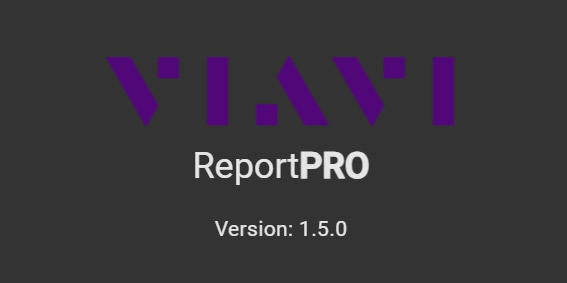

ReportPRO ソフトウェア ver1.5.0についての情報
メーカー
バージョン(ビルド）
ver 1.5.0
リリース日
2025年4月
概要
MPO多心/単心端面検査機器INX700シリーズ向けレポーティング・ソフトウェア
プラットフォーム
Windows11対応, MacOS対応
前提条件
4K以上のディスプレイを推奨、USBポートを持つ64bitで動作するPC、Winodws10～11/MacOS10～15、1GB以上のストレージ、メモリ8GB以上推奨
対応製品
INX760
備考
レポーティングを作成するためのアプリケーションです。端面画像のみの取得であれば、スマートフォン用のアプリであるViavi MobileTechを利用された方が簡単で速いと思われます。
Mobile Tech ver5.7についての情報
メーカー
バージョン(ビルド）
ver 5.7.x
リリース日
2025年4月
概要
有料課金StrataSyncとの同期や自動化の生産性工場アプリ、またはINX700シリーズの最新情報やファームウェアの更新が無料で提供されるスマートフォン専用アプリ
プラットフォーム
iPhone/iOS または Android
前提条件
WiFiまたはキャリアによるインターネット接続が可能なスマートフォンで、かつWiFi経由でInstrument（Viavi社の対応デバイス：INX760など）にアクセスができる事
対応製品
INX760 または 各分野の対応試験製品
備考
INX760ファームウェアの更新にとても便利。また、INX760のディスプレイをリモート表示する機能によって、MPOコネクタの端面画像をスクリーンショットで取得可能
FiberChekPRO ソフトウェア ver2.5.0についての情報
メーカー
バージョン(ビルド）
ver 2.5.0(6936)
リリース日
2023年10月
概要
光ファイバ端面検査ソフトウェア、USBシリアルポートのある端面検査用マイクロスコープ専用ソフトウェア、本体のファームウェアを更新出来る
プラットフォーム
Windows11対応
前提条件
USB2.0ポートを持つWindows PC、Winodws10～11、1GB以上のストレージ、メモリ8GB以上推奨
対応製品
FBP-P5000i, SmartClassFiber FBP-HD4i(-P)/FBP-SD4i(-P), FVDi/FVAiシリーズ, FiberChekプローブ, Sidewinder
備考
※旧型番「i」の付かないP5000,FVD/FVAは動作致しませんのでご注意ください。
FiberChekPRO ソフトウェア ver2.1.1についての情報
メーカー
バージョン(ビルド）
ver 2.1.1(MR3)
リリース日
2018年8月
概要
光ファイバ端面検査ソフトウェア、USBシリアルポートのある端面検査用マイクロスコープ専用ソフトウェアの古いモデル向け
プラットフォーム
Windows10
前提条件
USB2.0ポートを持つWindows PC、Winodws10～11、1GB以上のストレージ、メモリ4GB以上推奨
対応製品
FBP-P5000, FBP-P5000i, SmartClassFiber FBP-HD4i(-P)/FBP-SD4i(-P), FVDi/FVAiシリーズ, FiberChekプローブ, Sidewinder
備考
※64bit PCでの対応につきましては、製品にViaviロゴまたはJDSUロゴがある製品に限る。
※Westoverロゴの製品は32bit PCでのみ動作します。
ハンドヘルドWi-Fiマイクロスコープ

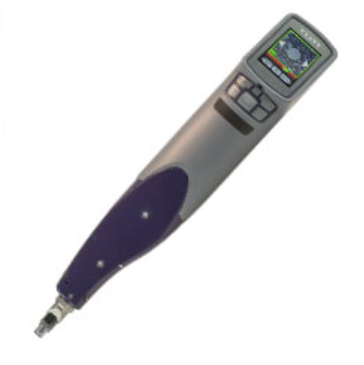

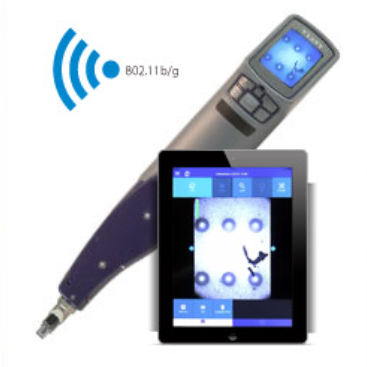

FiberChek™ Sidewinder はオートフォーカスによる自動化サポートにて時短でき、IEC基準によるMPO多心光ファイバの端面検査を自動判定で行うことができます。
メーカー
代表型番
FC Sidewinder・FIT-FCSW-KIT2
寸法/重量
60 x 48 x 335 mm・550g
電 源
内蔵Li-ion バッテリー、USB充電対応
販売終了しました。故障の場合は、有償修理サービスを2029年7月までご対応可能です。

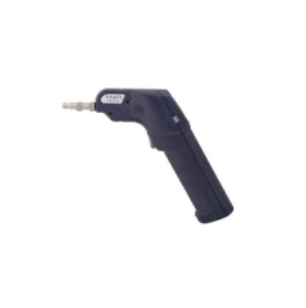

FiberChek™ Probeマイクロスコープはオートフォーカスによる自動化サポートにて時短でき、IEC基準による端面検査を自動判定で行うことができます。
メーカー
代表型番
FiberChek・FIT-FC-KIT1
寸法/重量
218 x 50 x 131 mm・272g
電 源
内蔵Li-ion バッテリー、USB充電対応
クリーンブラストPRO

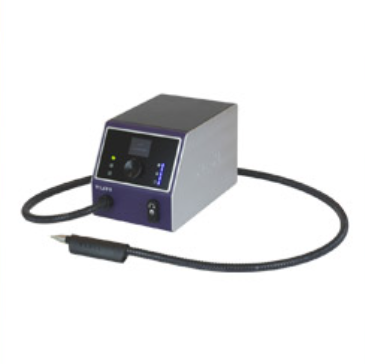

CleanBlastPRO：12心MPOコネクタ/５秒でMPO端面を完全にクリーニングできるCleanBlastPRO（クリーンブラストプロ）100psi圧力（0.7Mpa）の外部コンプレッサー要
メーカー
代表型番
CleanBlastPRO・FCL-PRO-L
寸法/重量
幅205×奥行329×高さ203mm・13.6kg
電 源
AC100～240V入力(AC電源アダプタ)
MPO多心検査用マイクロスコープ

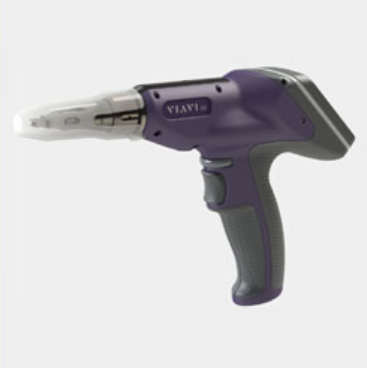

INX-760マイクロスコープは、新しいガンタイプで、12心MPOを4回の自動パンスキャンでキャプチャして判定、手元の画面でMPOコネクタのズームアウト画像を見ることができます。
メーカー
代表型番
INX-760・INX-760-KIT1
寸法/重量
253 x 191 x 60 mm・665g
電 源
内蔵Li-ion バッテリー、USB充電対応
FiberChek™ Sidewinder はオートフォーカスによる自動化サポートにて時短でき、IEC基準によるMPO多心光ファイバの端面検査を自動判定で行うことができます。
メーカー
代表型番
FC Sidewinder・FIT-FCSW-KIT2
寸法/重量
60 x 48 x 335 mm・550g
電 源
内蔵Li-ion バッテリー、USB充電対応
販売終了しました。故障の場合は、有償修理サービスを2029年7月までご対応可能です。
