製品キット・FBP-SD4iP

SmartClassFiberシリーズのFBP-SD4iPは、パッチコード専用マイクロスコープ搭載ディスプレイHD4iPとP5000iのセットです。

メーカー

製品名称/型番

製品キット・FBP-SD4iP

寸法/重量

本体幅11.2×奥行6.4×高さ20.8cm

電 源

単3x8本/AC電源アダプタ

製品説明

光ブロードバンドクラスの光パワーメーターがビルトインされた、パッチコード専用マイクロスコープ(PCM)が統合されたSCFディスプレイはネックストラップ付ハンズフリー・キャリアにより、光ファイバののメス側(成端箱などのレセプタクル)SCまたはLCコネクタに対応し、搭載PCMでパッチコードのコネクタがワンタッチの切替ボタンで検査および良否判定が出来ますので、ブロードバンドクラス(標準モデルで+10dBm、ハイパワーモデルで+23dBm)の光送信パワーを測定、リファレンス光ケーブルを挟み込むことにより、損失測定法によって端から端までの光パッチケーブルの総損失を測定したり、光パワーの測定結果をメス側およびオス側の端面検査結果のレポートに合成することにより、回線側エンジニアや利用している顧客に対して対象の光伝送路のパフォーマンスを含めて誰でも簡単に、レポーティングを示すことが出来るはずです。接続点の汚れから発生しうるトラブルシューティングに活用したり、付属しているFFL-050可視光は、SCまたはLCそれぞれのフェルール径1.25mmまたは2.5mmの両方に対応しているから、肉眼で光ファイバの破断を確認したりするだけでなく、地獄絵図のように絡まりまくった光ケーブル群の中から、対象の融着箇所またはケーブル端を探したりすることも出来ます。判定結果が不合格となったケーブルは、メス側及びオス側の両方の端面を清掃可能なクリーニングツール(乾式だけでなく、湿式にも対応しているので、時間が経過してこびりついてしまった人間の皮脂汚れさえも綺麗に落とせるはずです!)により清掃し、再度端面検査を合格するまで行うか、あるいはコネクタ不良の判断を目視や人の判断ではなく、IECの受入基準2.0に基いた判断ができるので、光伝送路をメンテナンスしなければならないプロフェッショナル必携のツールである所以となっております。

FBP-SD4iPキット製品構成
製品型番またはP/N
内容・付属品
FBP-HD4iP・22063001
PCMが統合されたSmartClassFiberディスプレイ、PCMにはFMAE-U25装着、スタイラス、単3アルカリ電池(×8本)付属
ZP-EC-00741
電源アダプタ(FBPP-PS4)および海外コンセント用プラグ(日本用含め4種付)
FITP-UC4P
SmartClassFiber Carrier ネックストラップ付キャリアおよびUSBケーブル・エクステンダ3feet(A/microB)付
TIPケース(L)
(Lサイズ寸法11×11×3.6cm)FBPT-SC、FBPT-LC、FMAE-U12が収納されています。
FBP-P5000i
USBデジタル自動判定&分析可能な端面検査マイクロスコープ、FBPP-BAP1およびFBPT-U25M装着、Softcase入り
22003490
VAIVIショルダーバッグ・キャリングケース for SCF (SCASE1)
FCPRO DISC
英文マニュアル添付:SmartClassFiber、FiberChekPRO Software、PSIオリジナル日本語ユーザーガイド(A5サイズ小冊子・約100P)およびDVD-R DISCが付属
SmartClassFiber機能 FBP-SD4i FBP-SD4iP FIT-8201 FIT-82P01-PRO
3.5インチ・タッチスクリーン搭載
自動良否判定USBマイクロスコープP5000iを接続可能
各国語の判定レポートを生成可能
ストレージ搭載で静止画や判定レポートを保存可能
IEC判定基準搭載および基準を編集可能(要PC)
パッチコード・マイクロスコープ搭載で判定可能
光パワーメータ(780~1625nm:+10dBm)搭載で測定可能 外付け可能 外付け可能
光パワーメータ測定結果を良否判定
光パワーメータ測定ハイパワーモデル(最大+23dBm) 外付け可能 外付け可能 工場出荷時オプション
P5000i接続中の端面検査の判定結果表示例
HD4iPのPCMで表示された判定結果(合格時)
HD4iP上で表示されたMPO判定結果(FAIL)
MP-60外付された光パワーメータの表示例

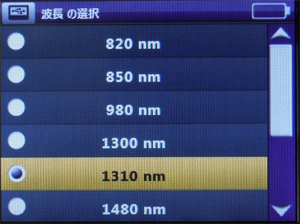

波長選択メニュー表示状態

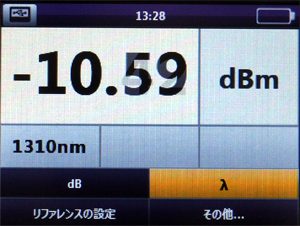

光送信パワー測定中(絶対値測定)
P5000i 端面画像一覧

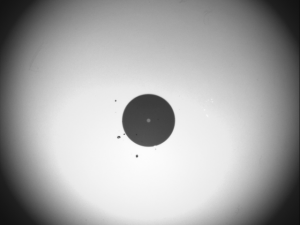

SC/SM9/125:HD4iP 低倍率

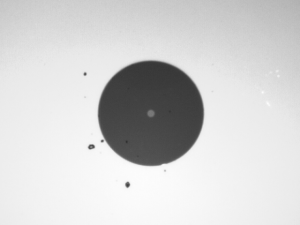

SC/SM9/125:HD4iP 高倍率
PCM 端面画像一覧
SC/SM9/125:HD4iP 低倍率
SC/SM9/125:HD4iP 高倍率
