FBP-P5000i

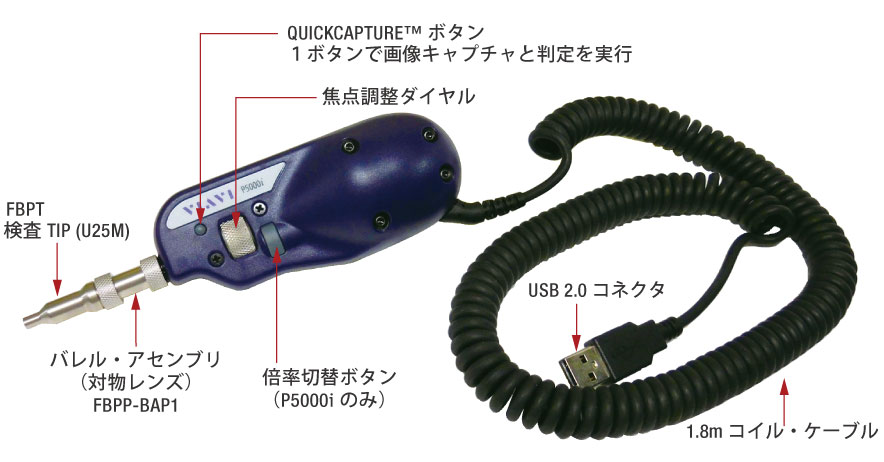

USB接続デジタル自動分析機能付光ファイバ端面マイクロスコープFBP-P5000i

#

メーカー
Viaviソリューションズ
製品名称/型番
FBP-P5000i
寸法/重量
握り部分 約44mm球状、全長140mm
電 源
USB給電(USB2.0のみ)
視野範囲(F.O.V : Field of View)

FBP-P5000i

低倍率高倍率
水平740µm垂直550µm水平370µm垂直275µm
製品説明

VIAVIソリューションズ社のFBPシリーズ「FBP-P5000i」は、USBドライバをUSBシリアル・ドライバに変更することにより、ビデオ・エンコードをドライバに行わせることなく、明るさなどの処理を含めてハードウェア側でデジタライズし、より高い分解能に向上させ、処理能力の低いのスペックを持つPC(core-i3程度)でも軽快に動作できるようになりました。FBPシリーズの得意な光ファイバ・デバイスやリボン型(MPOやMT多芯ファイバ)を含む"メス”および”オス”コネクタの両方とも検査できる設計もそのままで、片手での操作をより直観的に扱えるように進化してきました。

そして、このモデルの最大の特長である部分は、型番のiとなっている意味=intelligent(インテリジェント)により、ファイバ・コネクタの端面検査と証明を業界標準(IEC)およびユーザ定義仕様を基準として自動的に行います。ボタンを押すだけで合否が瞬時に判明するため、主観的で時間のかかる推定作業が不要になります。また、P5000iならでは出来ることがもう1つ、他の製品との連携機能に優れています。SmartClass Fiber™製品やSmartOTDR、FVAiまたはFVDiシリーズと一緒に利用することにより、PC無しで光ファイバ端面の自動判定を行う事が可能となるところです。日本語の判定レポート生成にはPC接続が必須となります。なお、別途ライセンス料が必要なFiberChekMobile™が利用可能になると、AndroidタブレットやiOSのiPadやiBookなどで検査や観察、およびレポーティングも可能です。

#

FiberChekPROソフトウェアの基本設定の操作フロー
#

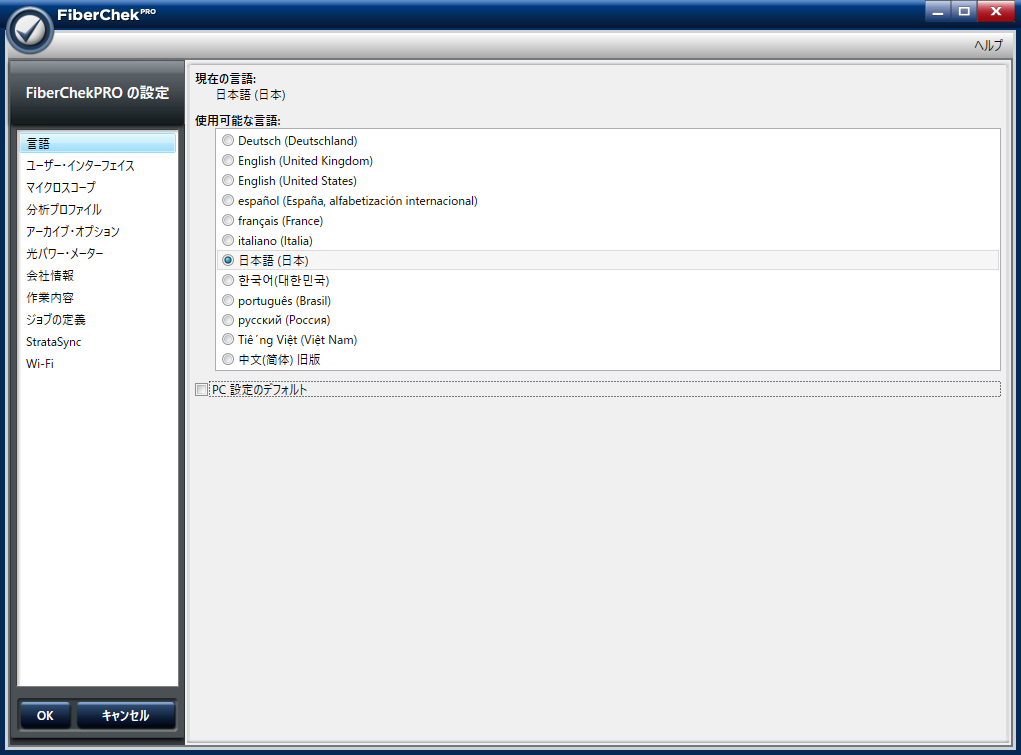

(1)インターフェースの表示言語を選択可能(multi-language available)

#

(2)画面の文字が小さい場合は拡大率を指定可能

#

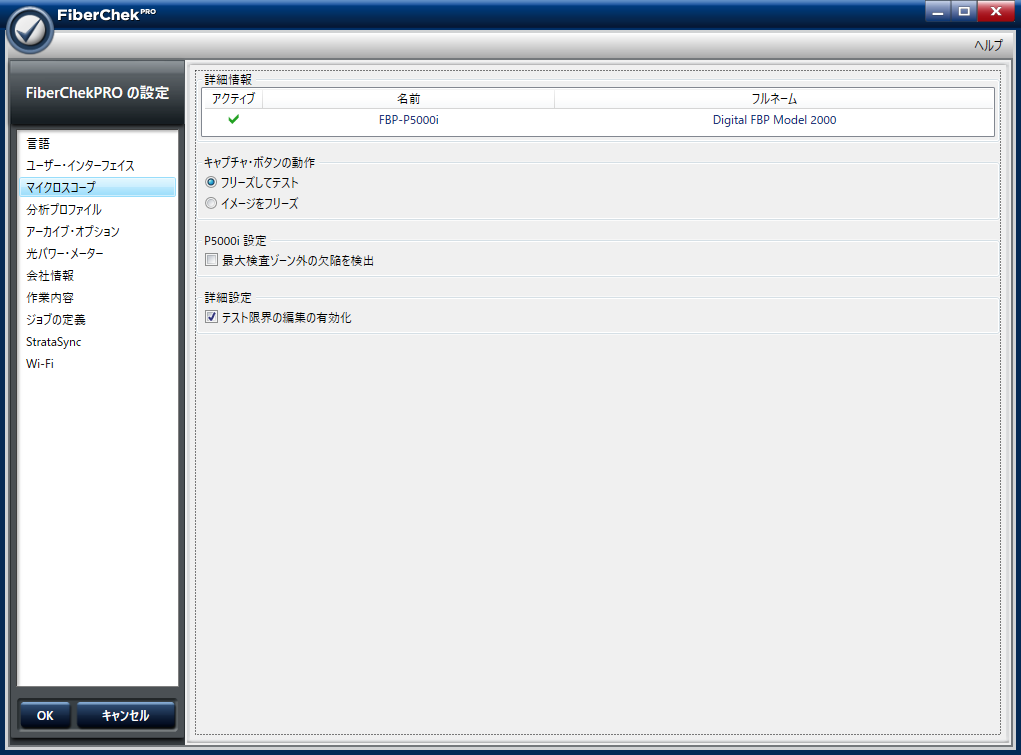

(3)マイクロスコープ設定でボタンの機能を選択可能

#

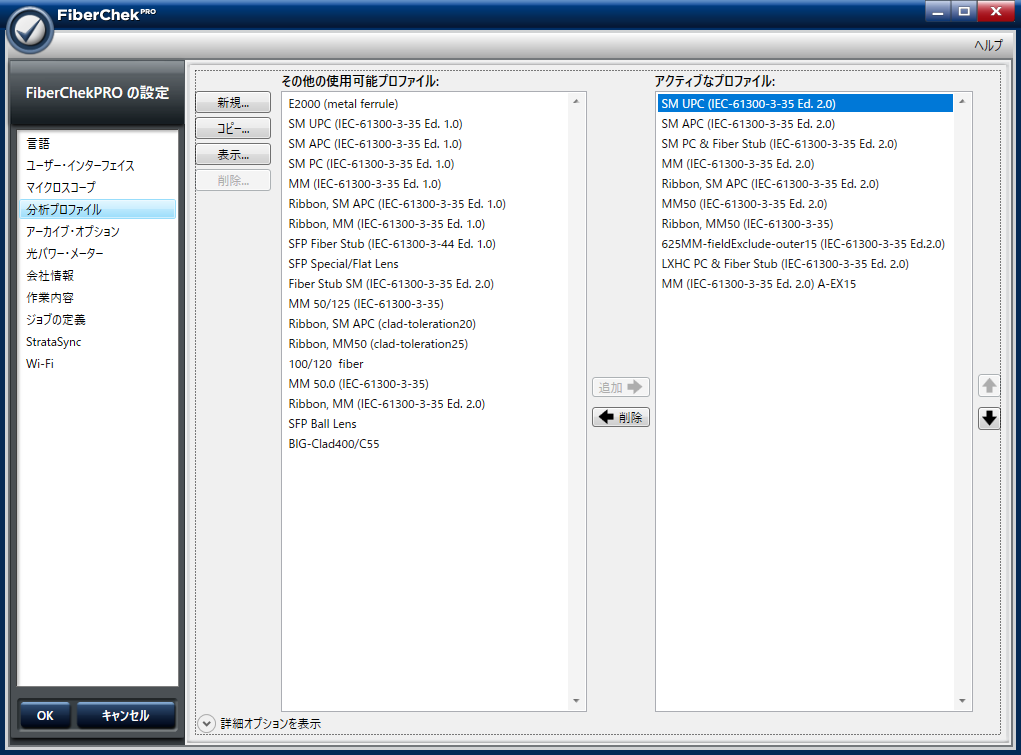

(4)分析プロファイル設定では、自動判定基準の有効化や基準の編集などが行える

#

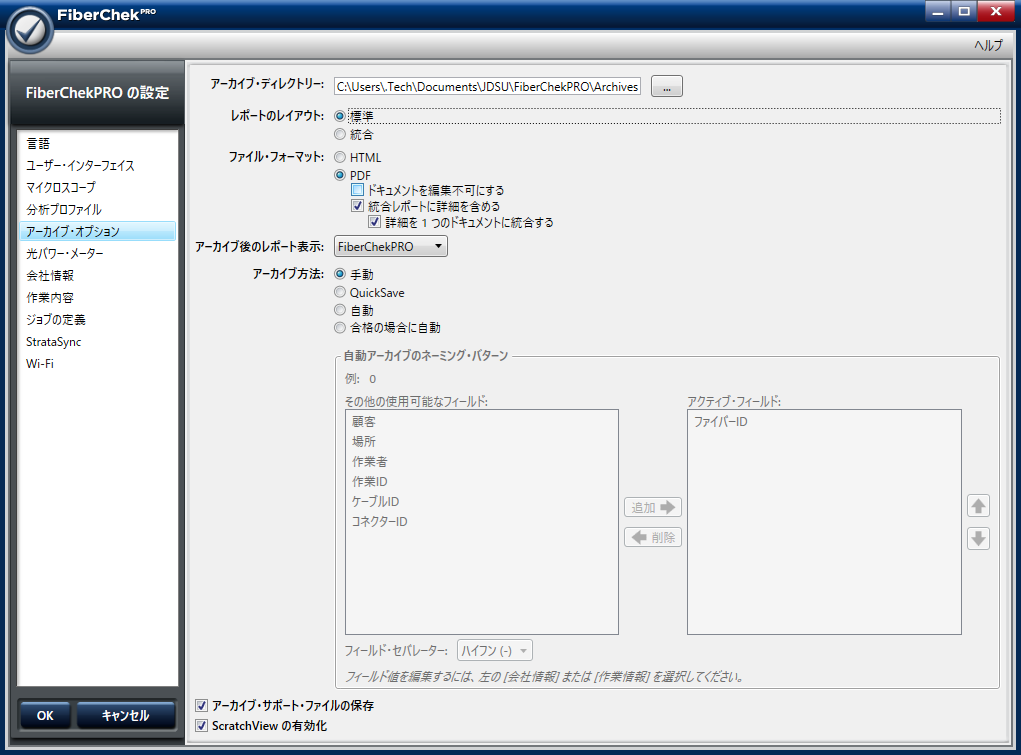

(5)アーカイブ・オプションの設定で生成レポートの書式などを選択可能

#

(6)光パワーメーター設定でMP-60などの製品動作を選択

#

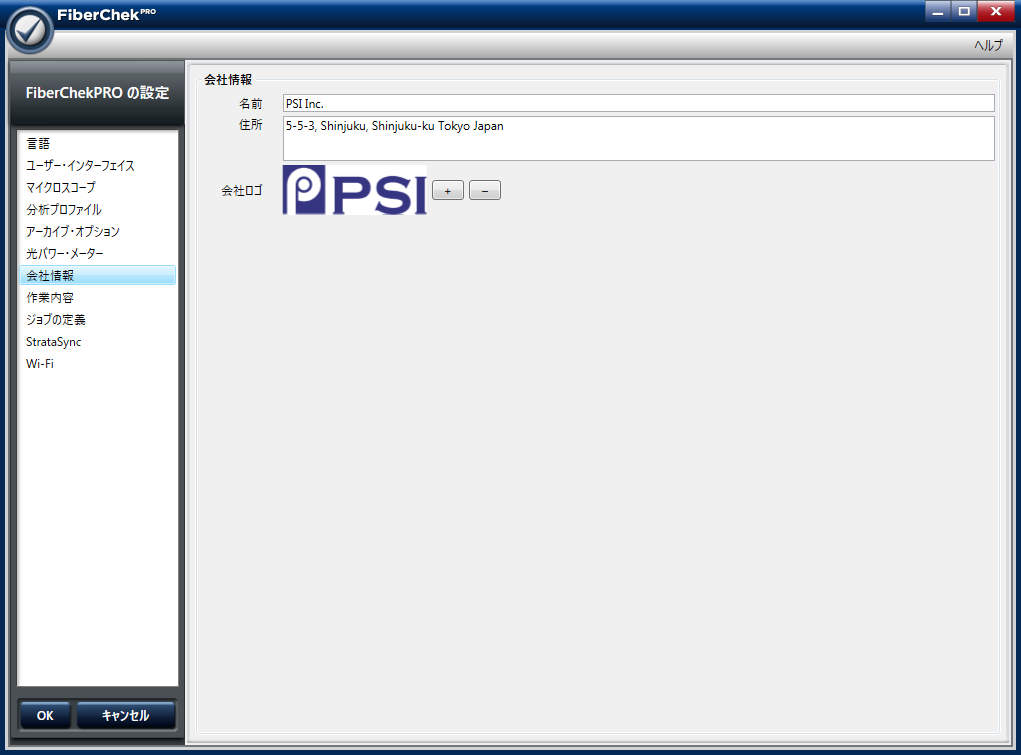

(7)会社情報では、判定レポート内のヘッダ部分に表示可能な会社ロゴなどの情報を記録可

#

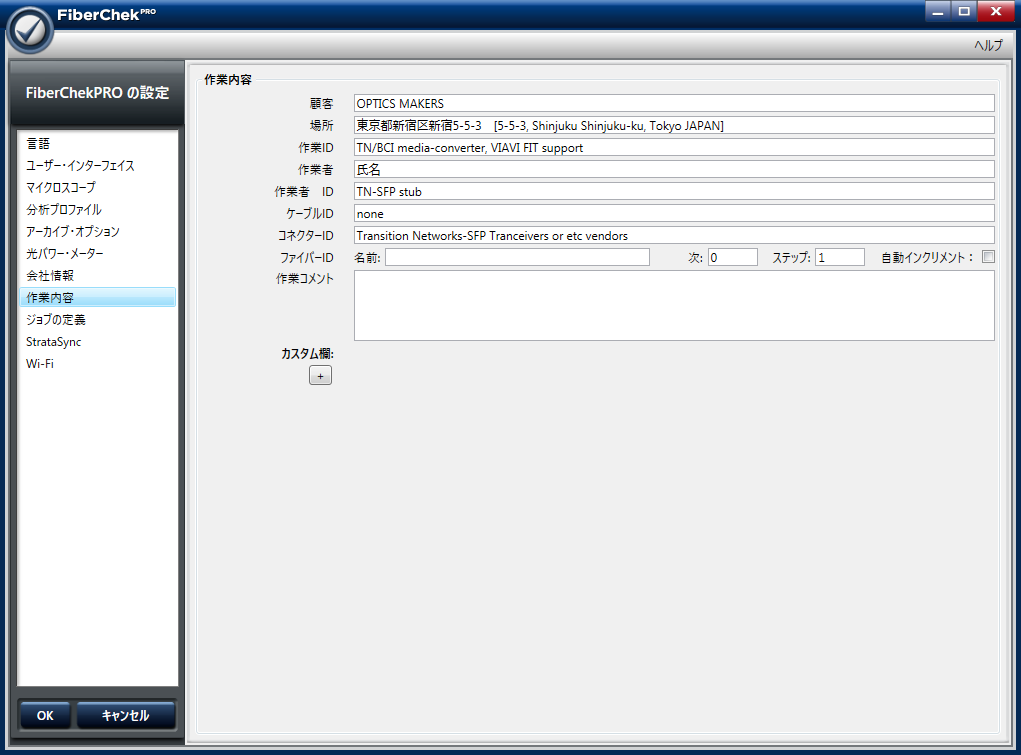

(8)作業内容では、判定レポート内の様々な説明欄にID番号をなどを記載可能

#

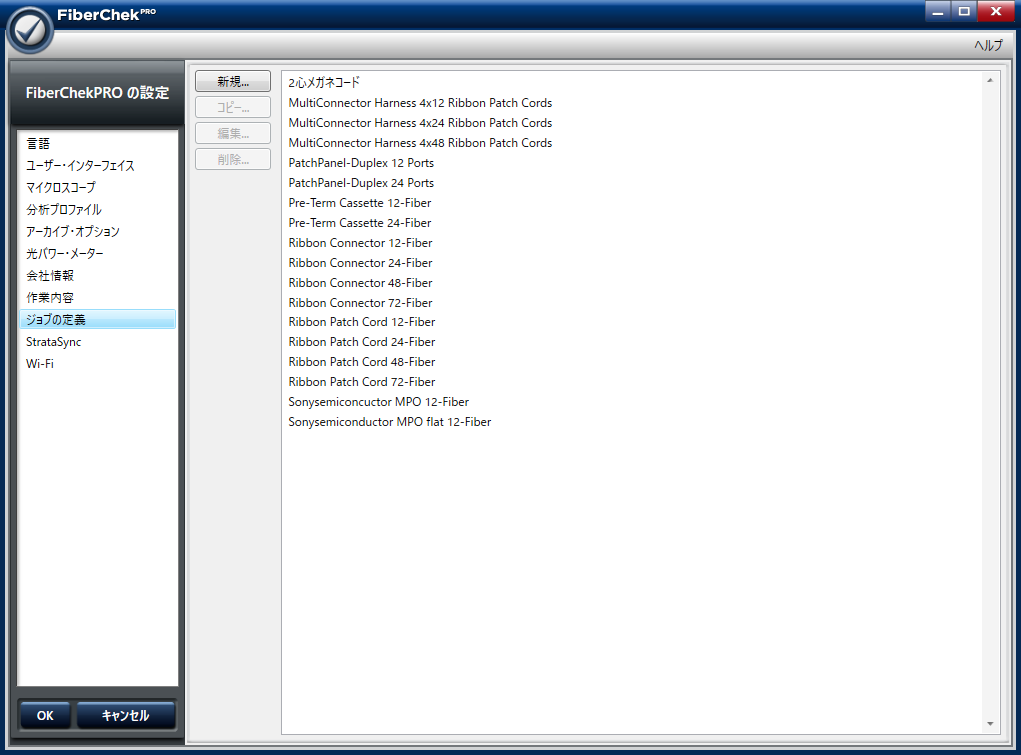

(9)ジョブ定義画面では、メガネコードや多条多芯ファイバ向けワークフローを作成可能

#

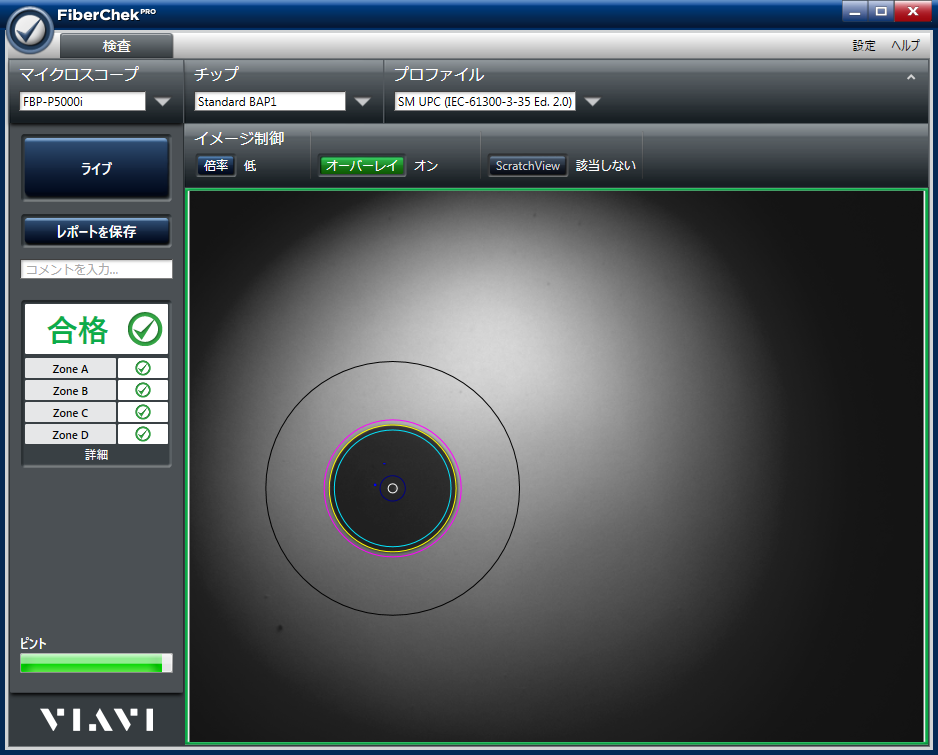

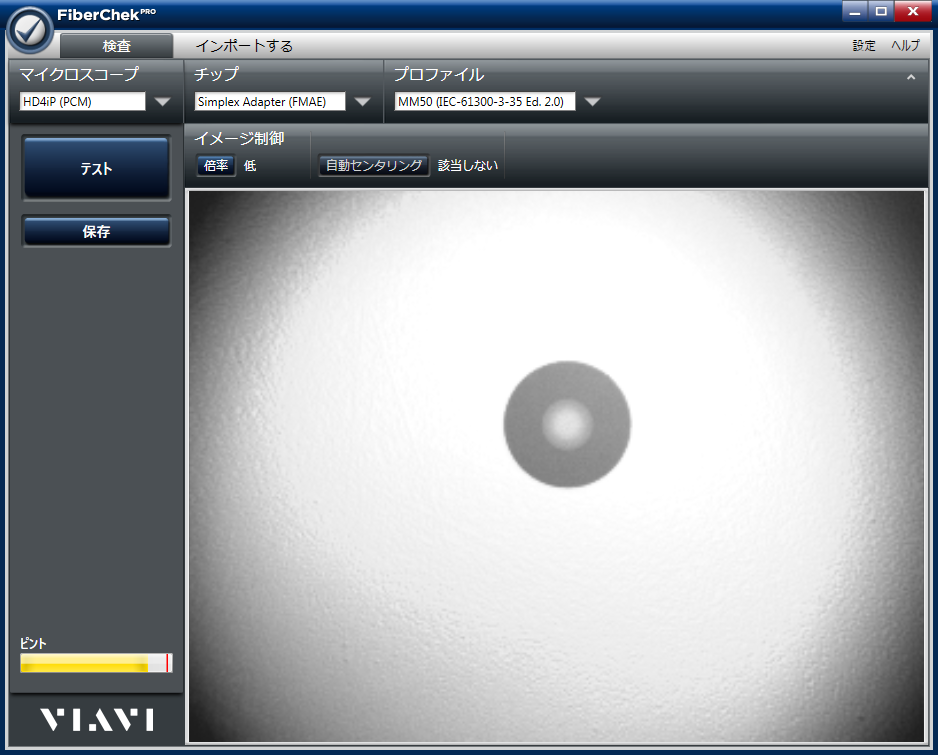

(10)単心光ファイバの自動判定「合格」後の画面・低倍率表示例

#

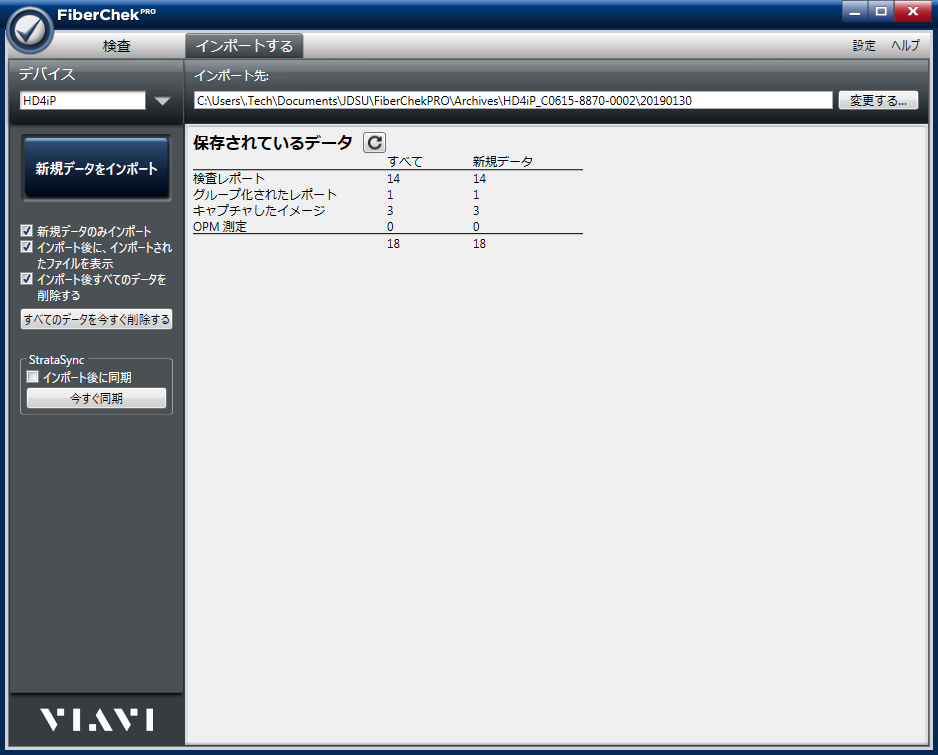

(11)ストレージ内蔵製品(HD4iP)の判定データのインポート画面

#

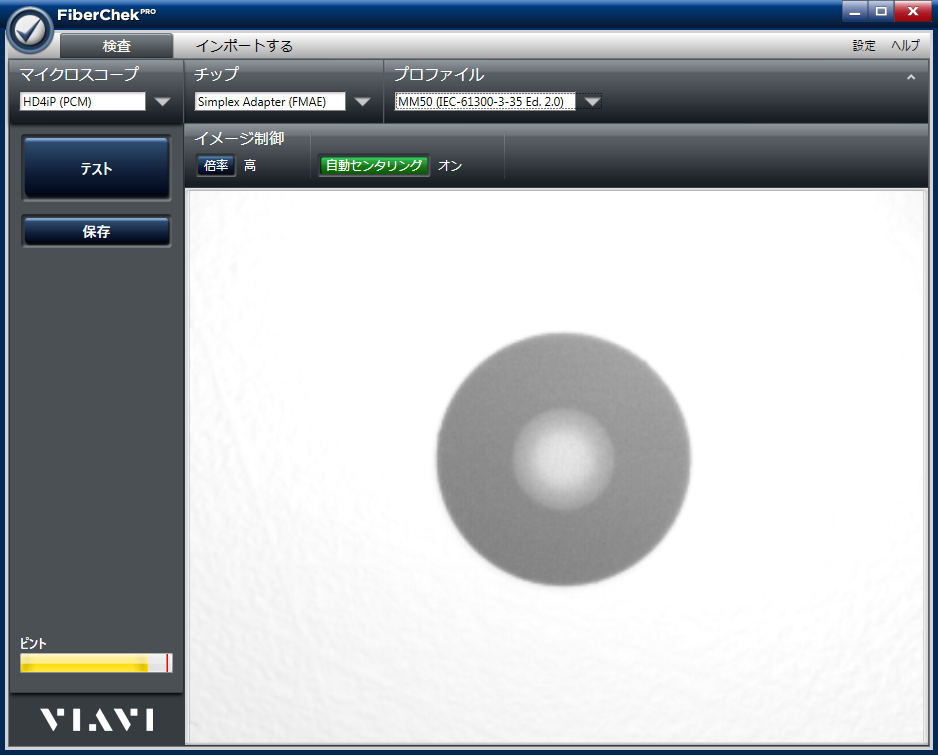

(12)単心マルチモード光ファイバの端面表示・高倍率表示例

#

(13)単心マルチモード光ファイバの端面表示・低倍率表示例

#

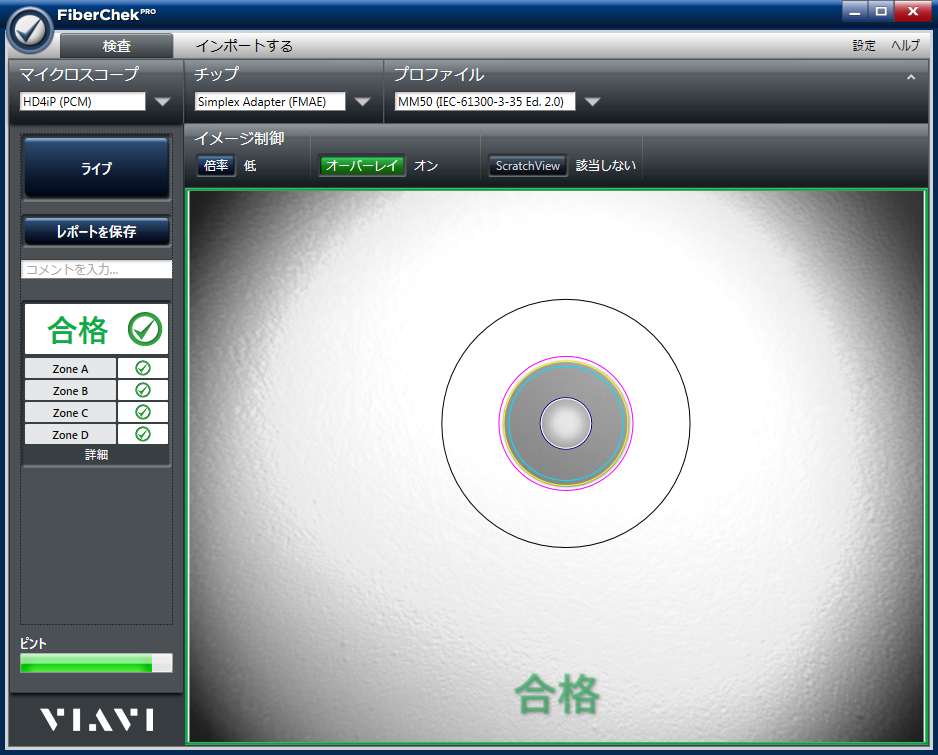

(14)単心マルチモード光ファイバの端面検査・自動判定直後の「合格」表示

  • Windows 7、8.1、10(32bit/64bit) 対応 FiberChekPROソフトウェア標準付属(DVD付)
  • IEC(国際規格)による受入基準をベースに端面の良否を自動判定可能
  • シングルモード光ファイバまたはマルチモード光ファイバ対応(コネクタ形状は100種類を超えるTipが用意されています)
  • 分析プロファイル編集機能があるため、コア径が汎用製品と異なる物でも独自プロファイル作成により、柔軟な対応が可能です。
  • 焦点調整レベルが標準の閾値50%以上でなければ判定できないことから、より自動判定結果の信頼性を向上させています。
  • 検査する対象の端面の明るさを0.0~99.9(標準24.0)まで段階的な微調整が可能なため、ロングバレルやアングルTipなどにも対応し、対物レンズとの距離差によるクラッドやコアの大きさの補正を含めて、最大10種類まで内蔵することができますので、PCが変更されてもデバイス内に保持されています。
  • 判定レポートは任意の言語で作成でき、特別なソフトウェア無しでPDF出力が可能であり、改ざんすることのできない暗号化PDFを出力することもできます。
  • 対応言語は英語(US/英)、中文(簡体)、韓国語、ロシア、フランス、スペイン、ポルトガル(ブラジル)、ベトナム、オランダ語
  • 多芯光ファイバの端面検査を支援するジョブ・オプションにより、判定不良となった心が何列の何番目かが直感的に分かりやすい表示が可能。
  • Windows版でのみ提供されるスクラッチビューにより、目視では判定しづらい端面の傷を自動判定で検出することができ、見えなかった傷を目視でも分かりやすい画像を生成します。
FBP-P5000i 仕様
FBP-P5000i
スタンドアロン動作
PCへの接続
SmartClass Fiberへの接続
対応プラットフォーム (Windows)FiberChekPROライセンス不要
(iOS/Android)FiberChekMobile要ライセンス
合否判定
静止画キャプチャ
ディスプレイ付 なし
Dual倍率の切替 本体でワンタッチ切替
焦点調整 手動
接続方法 USB2.0
給電方法 USBバス給電
検査TIP互換 FBPTシリーズ
カメラ種類 2560*1920ピクセル/B&W/CMOS
光源 青色LED, 100,000時間LIFE
粒径検出 ≥ 1.0µm
視野範囲(低倍率) 水平740µm
垂直550µm
視野範囲(高倍率) 水平370µm
垂直275µm
