M/GE-ISW-SX-01, M/GE-ISW-LX-01
産業用ミニ10/100/1000メディアコンバータは省スペース対応でマイナス40℃～プラス75℃環境で動作する10Base-T,100Base-TX,1000Base-Tの３モードに対応した光ファイバ・メディアコンバータ
メーカー
製品名称/型番
M/GE-ISW-SX-01, M/GE-ISW-LC-01, M/GE-ISW-LX-01
対象型番
-
寸法/重量
幅46mm×奥行85mm×高さ22mm
電 源
別売：産業用電源(SPS-UA12DHT-JPなど)
ポート構成
10/100/1000Base-T(RJ-45) ↔ 100/1000Base-SX/LX
RJ-45ポート数
1
SFPスロット数
1
伝送方向
全二重
伝送可能距離MMF
550m～2km（SFP)
伝送可能距離SMF
10km～120km（SFP）
伝送可能距離一心SMF
SFP120km
動作温度
-40℃ ～ 75℃
電源オン時のみ100BASEのSFPを自動認識できます。但し100Base-FXのSFPトランシーバで延長する場合、当然ながら10Base-Tまたは100Base-TXの延長（通信）しかできませんのでご注意ください。

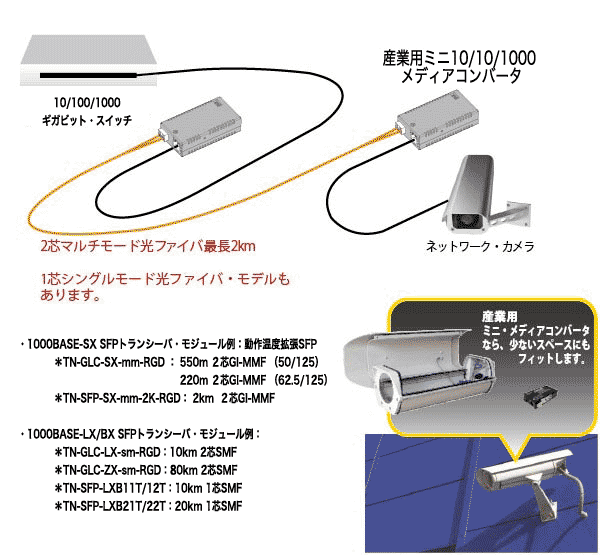

このメディアコンバータは、10Base-T、100Base-TX、または1000Base-Tポートを100Base-FXか、1000Base-SX(マルチモード)または1000Base-LX(シングルモード) 光ファイバに変換し、必要な距離まで延長できます。
低電圧ACまたはDCワイド入力対応
このメディアコンバータは標準電源が付属していません。入力電源は動作温度環境に配慮した産業用電源を取り付けられるようになっています。製品に付属しているバレル・コネクタケーブルは、バレル型のDCプラグ（内径2.1/外径5.5mm）を2本のワイヤー線に変更するもので、ISWシリーズでは電源端子がネジ止め式のターミナルブロックになっており、ワイヤー線による接続を受け入れるようになっております。精密マイナスドライバーでネジを回すだけの簡単な操作で接続できます。産業用電源には、様々な種類があり、特にマイナス温度にならない環境では代表的な産業用電源アダプタ（０℃～70℃）のSPS-UA12DHT-JPを選択して下さい。それ以外にも、マイナス30℃～プラス70℃まで動作保証する電源があります。製品の入力可能な電圧は直流の場合、DC12V～48Vに対応しており、交流の場合はAC24V～36Vです。通常の交流コンセント接続によるAC100V～240Vの範囲で入力する場合は、必ず電源アダプタを利用して下さい。
ミニ・メディアコンバータを使って、光ファイバケーブルを 10/100/1000 UTP環境に費用対効果に優れた方法で統合することができます。コンパクト・サイズで、業界最小のフットプリントにより、銅線を光ファイバに変換しながら、設置スペースも節約できます。
オートネゴシエーション、オートクロス
ツイストペア・ケーブル（銅線）のリンク時オートネゴシエーション信号により互いの通信規格を確認します。本製品では10/100/1000Base-Tのため、1000Base-Tのリンクとなる場合はオートネゴシエーションが有効でなければなりません。また、本製品はオートネゴを無効化できないため、対向先となるイーサネット・デバイスが100BASE-TXである時もオートネゴ・アドバタイズ信号によって相互にリンクを試みます。更に、クロス接続が必要な場合（または逆）でもケーブル結線を変更することなく接続可能です。
Activeリンクパススルー
Activeリンクパス・スルー機能は、従来のリンクパス・スルーに起動直後の診断モードを加えたもので、光ポートとツイストペア（以下TP)ポートのリンクが双方アップするまでは診断モードとして、信号損失を互いに通知しません。双方のリンクアップ後、リンクパス・スルーが有効化し、 RX信号の消失の場合には、TX（送信）信号を自動的に停めます。遠端装置はリンク消失を通知されることにより、リンクダウンを発生させることで、無効なリンクによる送信データの消失を防げます。
自動リンク回復
リンクが喪失している時、メディアコンバータは常にリンクの再確立を試みます。但し、ALPT機能による障害通知機能がアクティブになっている時は、その限りではありません。
- 標準
- IEEE 802.3、IEEE 802.3u、IEEE 802.3z、IEEE 802.3x
- 最大フレームサイズ
- 10240バイト、ジャンボフレーム対応
- ユニキャストMACアドレス
- 1024バイト
- 遅延時間
- 64バイト～1518バイト/フレーム時：最大1.14マイクロ秒
10240バイト/フレーム時：1.12マイクロ秒 - データ・レート
-
- RJ-45：10Mbps、100Mbps、1000Mbps
- 光ファイバSC/LC固定モデル：1000Mbps
- SFPスロット：100Mbps または 1000Mbps（SFPは電源投入時にレート決定、未挿入時1000Mbps）
- 電源
- 入力電源仕様＝DC12～48VまたはAC24～36V、0.1A～0.3A、
過電流および逆極性電源入力保護機能付き - 動作環境
-
- 動作温度：-40℃～+75℃
- 動作湿度：5％～95％結露無
- 動作高度：0～3,000m
- 保管温度：-40℃～+85℃
- 消費電力
- 1.2W（最大2.5W）
- 安全規格
- FCC クラスA、CISPR22/EN55022 クラスA、EN55024、CEマーク
- LED表示機能
-
- PWR (電源): (RJ-45の下) 点灯 = 電源オン
- 光Link/Act (光ファイバ・リンク/稼働状況):(RJ-45の左上) 点灯 = リンク、点滅 = 稼働状況
- TP-Link/Act (銅線リンク/稼働状況):(RJ-45の右上)点灯 = リンク、点滅 = 稼働状況
- 保証期間
- 5年
- 規格
- EN55022:1994+A1:1995+A2:1997, EN55024:1998+A1:2001+A2:2003
- 付属品
-
- バレルコネクタ変換ケーブル（1 本／内径2.1mm/ 外径5.5mm、約18cm 強）
- VELCRO 産業用マジックテープ（1 組／長さ7cm ×幅1.9cm）
- DIN/IEC対応レール・クリップとネジ（各１）
- ゴム足（4 個）
- 日本語取説
- 製品型番
- 製品概要
- M/GE-ISW-SX-01
- 10/100/1000BASE-T(RJ-45) ⇔ 1000BASE-SX 850nm マルチモード (SC)[62.5/125µm:220m]，[50/125µm:550m]
- M/GE-ISW-LC-01
- 10/100/1000BASE-T(RJ-45) ⇔ 1000BASE-SX 850nm マルチモード (LC)[62.5/125µm:220m]，[50/125µm:550m]
- M/GE-ISW-LX-01
- 10/100/1000BASE-T(RJ-45) ⇔ 1000BASE-LX 1310nm シングルモード (SC)[10km]
- M/GE-ISW-SFP-01
- 10/100/1000BASE-T(RJ-45) ⇔ 100/1000 SFP（空き, DLC/LC/SC）
- 25086
- 標準温度環境向け AC100～240V入力 DC12V出力電源アダプタ（推奨動作温度：0～+40℃）
- SPS-UA12DHT-JP
- 産業用製品向け DC12V電源アダプタ（推奨動作温度：-30℃～+70℃）
- 25165
- ユニバーサルAC/DC入力 DIN レール取付可能 DC+12V電源アダプタ （動作温度：-30℃～+70℃）
- 25105
- 産業用製品向け DC48V電源 120W出力 （動作温度：-25℃～+70℃）
- 25135
- 産業用製品向け DC18V～27V電源 10W出力 （動作温度：-20℃～+70℃）
- WMBM
- ミニ・メディアコンバータ用壁取付金具
| 製品型番 | 最小出力 | 最大出力 | 受信感度 | 最大入力 | リンクバジェット |
|---|---|---|---|---|---|
| M/GE-ISW-SX-01 | -9.5dBm | -9.5dBm | -17.0dBm | 0.0dBm | 7.0dB |
| M/GE-ISW-LC-01 | -9.0dBm | -9.0dBm | -17.0dBm | -3.0dBm | 8.0dB |
| M/GE-ISW-LX-01 | -9.5dBm | -9.5dBm | -20.0dBm | -3.0dBm | 10.5dB |
