C6010-10xx
C6010シリーズ：T1/E1(ツイストペアRJ-45)を光ファイバで延長する集合型IONカード
メーカー
製品名称/型番
C6010-10xx
対象型番
-
寸法/重量
22mm（幅）× 165mm（奥行）× 86mm（高さ）
電 源
IONシャーシより給電 (AC100~240V)
ポート構成
T1 または E1(RJ-45) ↔ 光ファイバ または SFPスロット(OC3)
RJ-45ポート数
1
SFPスロット数
1
伝送方向
全二重・半二重
伝送可能距離MMF
2,000m
伝送可能距離SMF
20km
ION C6010 NIDは、T1/E1回線を、SFP (Small Form Pluggable)トランシーバに対応し、各種の光ファイバのタイプ、距離、波長に対応して、各種のネットワーク・トポロジー全体で最大の柔軟性を提供しています。CWDM波長を使用することで、SFPは光ファイバ・インフラの帯域幅容量をさらに増大するために利用できます。

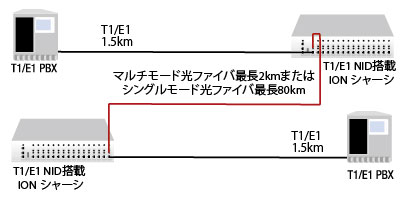

必ず対向で使用する必要があります。単体型はS6010-10xxになります。
- 標準
- ANSI T1.102, T1.403, T1.408, ITU I.431, G.703, G.736, G.775, G.823, ETSI 300-166, 300-233, TBR12/13, AT&T Pub 62411
- 寸法
- 22mm（幅）× 165mm（奥行）× 86mm（高さ）
- 消費電力
- 2.6W
- 通信速度
- T1 = 1.544 Mbit/s、E1 = 2.048 Mbit/s
- 光ファイバ・コネクタ
- SC/STまたはSFP(LC)
- 前面スイッチ
- FL/CLスイッチ（ループバック機能の使用時のみ：光ファイバLoopBack/銅線LoopBack）
- LED表示機能
-
- PWR（電源）：電源供給時ON＝点灯
- SDF（光ファイバ・リンク）：リンクアップ時＝点灯
- SDC（銅線リンク）：リンクアップ時＝点灯
- DIPスイッチ
-
- SW1：E1/T1のMDI/MDI-X切替
- SW2：ループバック機能のON/OFF（前面スイッチと共に使用する）
- SW3：１～3番の組合せにより、回線の損失や抵抗値のコンフィグを変更する、4番インバンド・ループバックコード検出機能、5番銅線ポートのAIS信号検出機能、6番光ファイバポートのAIS信号検出機能、7番T1のショートまたはロングホールの選択、8番T1またはE1の切替
- 動作環境
- 使用されるIONシャーシの動作環境を参照ください
- 規格
- CISPR/EN55022 クラスA, CEマーク, FCCクラスA、EN55024、UL60950、UL Listed
- 保証期間
- 5年
- 製品型番
- 製品概要
- C6010-1013
- ツイストペア(RJ-45) [1.5km] ⇔ 1300nm マルチモード (SC)[2km]
- C6010-1014
- ツイストペア(RJ-45) [1.5km] ⇔ 1310nm シングルモード (SC)[20km]
| 製品型番 | 最小出力 | 最大出力 | 受信感度 | 最大入力 | リンクバジェット |
|---|---|---|---|---|---|
| C6010-1011 | -19.0dBm | -14.0dBm | -30.0dBm | -14.0dBm | 11.0dB |
| C6010-1013 | -19.0dBm | -14.0dBm | -30.0dBm | -14.0dBm | 11.0dB |
| C6010-1014 | -15.0dBm | -8.0dBm | -31.0dBm | -8.0dBm | 16.0dB |
