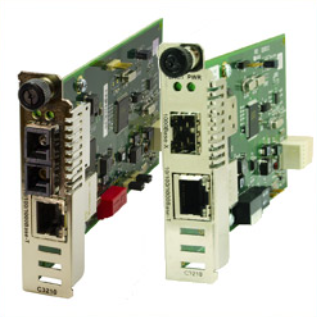

C3210 シリーズ IONカード型

Lantronix

トップ>取扱製品>Lantronix >C3210シリーズ

LANTRONIXの商品を検索

メーカー

製品名称/型番

C3210-1013, C3210-1039, C3210-1014, C3210-1040

対象型番

寸法/重量

22mm（幅）× 165mm（奥行）× 86mm（高さ）

電　源

IONシャーシより給電 (AC100~240V）

互換製品

ポート構成

10/100/1000Base-T(RJ-45) ↔ 1000BASE-SX/LX/SFP

RJ-45ポート数

SFPスロット数

伝送方向

Full/Half-Duplex

伝送可能距離MMF

550/220m

伝送可能距離SMF

10km

伝送可能距離一心SMF

10～80km

動作温度

0℃ ～ 50℃

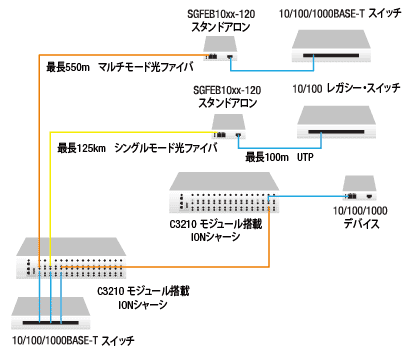

ION C3210デバイスは、10/100/1000Base-Tポート ⇔1000Base-SX/LXポート間のインターフェースを提供し、光ファイバを10/100/1000Base-T銅線環境に統合します

標準: IEEE 802.3、IEEE 802.3ab, IEEE 802.3u、IEEE 802.3z、IEEE 802.3p、IEEE 802.3q
寸法: 22mm（幅）× 165mm（奥行）× 86mm（高さ）
消費電力: 3.6W（DC12V,300mA)
通信速度: 10/100/1000Mbps、レイヤ2
内部ジャンパ: S：ソフトウェア・モード/H：ハードーウェア・モードおよび AutoCross™機能の有効/無効
最大フレームサイズ: 10,240 Bytes (ジャンボ・フレームをサポート)、1,632 Bytes xGFEB10xx-120にリンク時のみ
LED表示機能: PWR(電源)：電源供給時ON＝点灯

LACT（光ファイバ・リンク）：光リンクアップ時＝点灯、アクティビティ＝点滅

UTP（銅線）2つのLED：リンクアップ時＝点灯、アクティビティ＝点滅、デュプレックス状態＝点灯（フル）、消灯（ハーフ）
DIPスイッチ: SW1：TPオートネゴシエーション機能

SW2：TP通信速度

SW3：TPデュプレックス

SW4：リンク・パススルー機能

SW5：光ファイバ・デュプレックス

SW6：未使用
動作環境: 利用するシャーシの動作環境をご確認ください。
規格: CISPR/EN55022クラスA、FCCクラスA、CE、EN55024
保証期間: 5年

製品型番: 製品概要
C3210-1013: 10/100/1000BASE-T (RJ-45) [100 m] ⇔ 1000BASE-SX 850nm マルチモード (SC)[62.5/125µm:220m]，[50/125µm:550m]
C3210-1039: 10/100/1000BASE-T (RJ-45) [100 m] ⇔ 1000BASE-SX 850nm マルチモード (SC)[62.5/125µm:220m]，[50/125µm:550m]
C3210-1014: 10/100/1000BASE-T (RJ-45) [100 m] ⇔ 1000BASE-LX 1310nm シングルモード (SC)[10km]
C3210-1040: 10/100/1000BASE-T (RJ-45) [100 m] ⇔ 1000Base-X SFP スロット (空き)

製品型番	最小出力	最大出力	受信感度	最大入力	リンクバジェット
C3210-1013	-9.5dBm	-4.0dBm	-18.0dBm	0.0dBm	8.5dB
C3210-1014	-9.5dBm	-3.0dBm	-20.0dBm	-3.0dBm	10.5dB
C3210-1040	使用するSFPの光ファイバ仕様をご確認ください。
