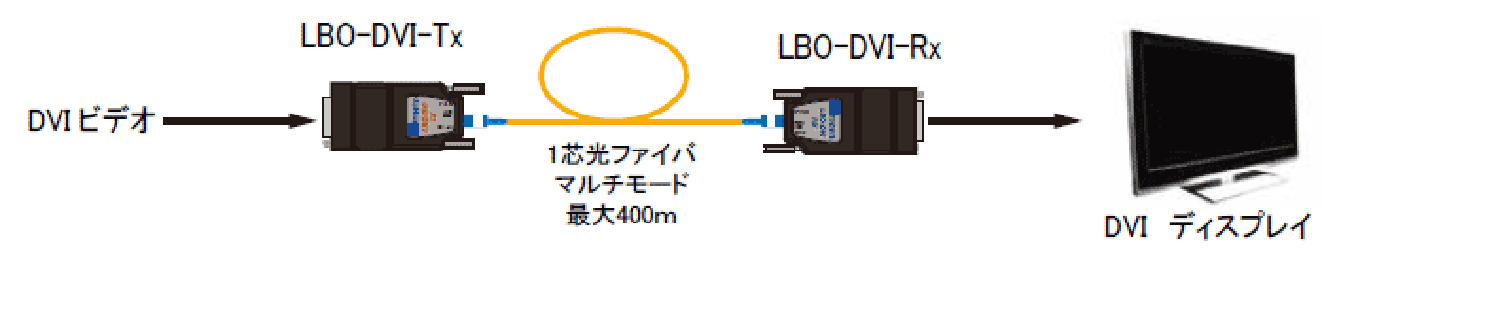

接続図例

LBO-DVI-T-M-SC-MC / LBO-DVI-R-M-SC-MC

• DVI 1.0互換
• 最大WUXGA（1920×1200＠60Hz）
• 最大400mまで延長可能
• オートEDIDにより、モニタのEDIDを保持させる工程不要
• H720p/1080i/1080P HDTV対応
• 非圧縮・ビット落ち無しで1芯マルチモード光ファイバ

LBO-H2-T-M-SC送信機およLBO-H2-R-M-SC受信機は、最大3840×2180@60Hz帯域の色深度4:4:4/24ビットHDMIストリーム(18Gbps）を1心GI型マルチモード光ファイバで片方向最大300m伝送することができる送信機および受信機です。小型で軽量のため、送信機・受信機共にHDMIオスコネクタ・ケーブルが生えているため、映像ソース機器または4Kディスプレイにそのまま直接接続することができます。ケーブル・プラガブル型のため、HDMIコネクタとの間が狭くても安心です。

必要な電源はDC5V(0.5A)で動作できますので、給電はUSB給電となっております。USB（タイプA／microB）ケーブルは本体に付属。
18Gbpsの帯域が必要となりますので、GI型1心マルチモード光ファイバは、少なくともOM4以上を推奨致します。なお、フェルール研磨面はSPCかUPC、AdPCなどで接続可能です。

デジタル・ビデオ

-

解像度

最大フルHDまたは WQXGA（1920x1200@60Hz）対応

コネクタ

DVI-D 18ピン オス

プロトコル

DDC/EDID/HDCP互換

光ファイバ・ポート

-

ファイバ・タイプ

GI型マルチモード光ファイバ 50/125µm （OM3以上）

コネクタ

SC (研磨SPC/UPC/AdPC対応)

芯数

1芯

延長可能距離

最大400m

必要帯域

9Gbps

物理的仕様

-

大きさ

40.1mm（幅）× 79.2mm（奥行）× 16.3mm（高さ）

電源アダプタ

入力：AC100V～(50/60Hz)　出力：DC5V 3.0A～　出力バレル内径1.3mm センタープラス

動作温度

0℃　～ +40℃

動作湿度

0％ ～ 95％(結露無きこと)

表示LED

電源/光リンク共用（赤点灯：電源オン、緑点灯：光リンク時）
